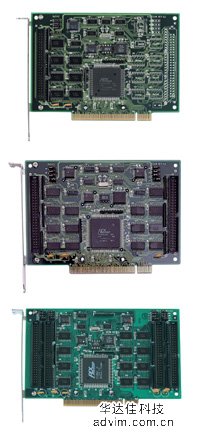

96/48/24通道Opto-22兼容DIO卡
-
支持32位5V PCI总线
-
24/48/96通道数字TTL/DTL输入/输出
-
模拟4/2/1工业标准的8255 PPI（模式0）
-
直接接口连接OPTO-22兼容I/O模块
-
输出状态回读
-
板载8254定时器/计数器芯片
-
可编程中断源
-
OPTO-22连接器提供+12 V和+5 V电源头
|
产品介绍:
PCI-7296/7248/7224和PCIe-7296/7248是96/48/24 I/O 通道的高密度并行数字输入输出板卡。接插件与Opto-22 工业标准完全兼容，所以PCI-7296/48/24 和PCIe-7296/7248可以使用符合Opto-22 标准的外部设备。PCI-7296/7248/7224 和PCIe-7296/7248设备模拟了工业标准8255 的可编程外围接口（PPI）芯片的0模式状态。PCI-7296/7248/7224 和PCIe-7296/7248分别提供了4/2/1 个PPI 芯片，每个PPI 提供了3 个8 位端口：端口 A、端口B 及端口C。端口C 被分为2 个半字节（4 位）端口。PCI-7296/7248/7224 和PCIe-7296/7248产品搭载可编程定时器/计数器。一个16 位计数器用来事件计数，而另一个32 位定时器用于产生定时中断。 PCI-7296/7248/7224 和PCIe-7296/7248提供了DIO 通道的多种可编程中断源，以及定时器输出。
|
订购指南:
|
PCI-7296 |
96通道Opto-22兼容DIO卡 |
|
PCI-7248 |
48通道Opto-22兼容DIO卡 |
|
PCI-7224 |
24通道Opto-22兼容DIO卡 |
|
配件或背板I/O |
|
TB-24R-01 |
带24通道继电器输出 |
|
TB-24P-01 |
带24通道隔离数字输入 |
|
TB-16P8R-01 |
带16通道隔离DI及8通道继电器输出 |
|
DIN-24R-01 |
带24通道继电器输出 |
|
DIN-24P-01 |
带24通道隔离数字输入，标准安装导轨 |
|
|
