Picolo Tymo

Picolo Tymo 配备四色视频数字转换器后,可从复合摄像机或 S-Video 摄像机采集四个序列的实时图像。


Video Capture Boards: Picolo Tymo   PICOLO系列 卡的通用特征
  16 个视频输入 - 最高速率 200 / 240 场/秒
  一个紧凑型 HD-44 视频接头以及相应的内置接头
  板卡结构: 传统 PCI 32 位,66 MHz,3V 5V 信号
  PCB 尺寸,含常规和小型支架
  软件支持: - DirectShow filters
  - MultiCam

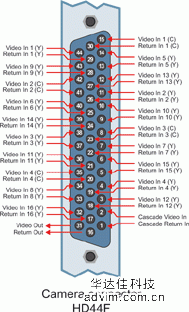

  单HD-44视频输入接头
HD-44视频输入接头

为多视频输入和各种视频输入选择单接头,不仅成本效益高而且可实现定制和强大的集成。

其中有 16 个复合视频输入,4 个 S-Video 输入
可连接 4 个高品质 S-Video 摄像机,以便实时采集最大分辨率的图像。 只要只有一个 S-Video摄像机连接到一个数字转换器,则可混合连接复合摄像机和 S-Video 摄像机。

单视频输出,以便利用视频监控系统中常见的标准视频监视器。

单级联视频输入,以便发出系统中的任何 Picolo Tymo 板卡的任何视频输入上提供的信号。


9 条专用 I/O 线和一个可配置的硬件监视器
  在内置 20 针接头上:

  - 4 条专用输入线

  • 触点闭合输入可直接连接到:

  - 开关 - 5V TTL 输出
  - 继电器 - 12V 24V 输出
  - 提供非常高的共模抗扰度

  • 提供非常高的共模抗扰度

  - 5 条专用输出线

  • 固态继电器输出可直接连接到:

  - 继电器 - 带上拉或下拉电阻器的 TTL 输入
  - 光耦合设备

  直接连接各种设备
  - 触发、闪光、报警系统接口等

  对极性不敏感

星绞电缆

星绞电缆配备一个 HD44M 接头,可另行索取 18 BNC 以直接评估板卡。
