基于DSP的4/8轴高级运动控制卡 产品特点 硬件实现闭回路PID含前馈增益控制，可支持高达20KHz伺服更新率及2阶滤波器 混合模拟&脉冲序列运动指令 三维线性/圆弧/螺旋/螺旋插值 主/从运动(同步运动) 程序下载(最多8个任务) 路径混合&速度规划 频率响应分析&过滤器设置 自动调整

产品介绍:
    PCI-8254和 PCI-8258运动控制卡采用了最新的浮点DSP和FPGA技术，可以提供高速、高性能的混合模拟和脉冲序列运动指令。借助凌华科技的Softmotion技术，PCI-8254/PCI-8258提供了更全面的和面向应用的运动控制功能，在保持卓越吞吐量和精度的同时大大减少了开发时间，同时还提供了卓越的同步运动控制性能。


• 带PID和前馈增益的闭环控制

  采用完全闭环控制，带PID滤波器脉冲前馈增益，可实现告诉精准地运动控制。前馈增益可减小因速度变化造成的误差，从而减少响应时间。

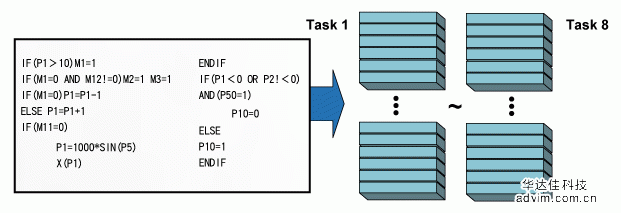

• 程序下载和多任务

  在许多制造应用中，路径轨迹可能会损坏底板或工件，必须可实现多轴控制。PCI-8254/58提供程序下载并执行多达8轴同动，自动控制所有板载I / O和生成运动轨迹，甚至可以作为一个独立的控制器使用。

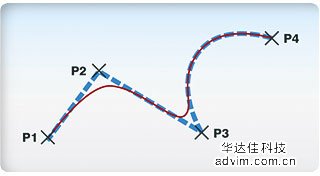

• 轨迹平滑与速度规划

  为了保证沿着路径平滑运动，PCI-8254/8258可进行轨迹平滑与速度规划。在其运动过程中，会观察前方的坐标点，并组合曲线运动，可实现运动的连续性，以及平滑的速度变化。如果指定了多个运动，且中间无停顿，第一个运动会和第二个运动融合到一起，采用相同类型的加速类型。

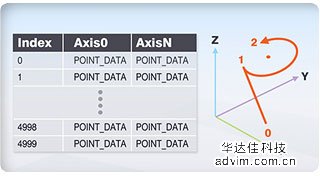

• 3D坐标表混合运动与I/O控制

  PCI-8254/58 的编码器输入频率高达20MHz，运动控制性能更佳，同时还具有基于硬件的高速位置比较，高达1MHz的触发输出速度。

易于操作的图形用户界面
MotionCreatorPro2™是PCI-8254/8258产品自带的基于Windows的应用程序开发软件。更适用时域和频域的诊断工具都集成到这个实用程序进行自动调整、频率响应分析，运动和I / O数据采样。安装向导缩短系统的安装和评估时间，并可以通过系统诊断页监测板载DSP和I / O的消耗状态。强大的抽样页和图形工具提供实时的运动和I / O状态，并进行进一步的运动流分析。

MotionCreatorPro 2包含:

• 卡片设定
• 轴参数设定
• 单轴及插补控制
• 轴设置精灵(New)
• 频域响应分析(New)
• 自动调整 (New)
• 轨迹表 (含轨迹与速度规划)
• 运动及I/O数据取样 (New)

软件支持
Windows平台

• 支持Windows 7/Vista (32位)/XP/2000
• 推荐编程环境：Visual Basic、Visual C++、 Borland C++ Builder和Delphi

应用案例:
激光切割和雕刻应用

激光切割和雕刻技术是使用激光器来加工用于工业制造应用的原材料，例如切割塑料、金属、涂层金属、岩石和玻璃等。激光雕刻工艺会留下清晰的边缘，从而实现高质量的表面处理。工业激光切割机用于切割平板材料以及型材和管材。

激光切割和雕刻设备由激光发生器、控制器和工件（表面）组成。通常情况下，激光束在切割表面聚焦成一个0.2mm直径的点，激光束由激光发生器发出，而控制器则控制激光在材料表面形成不同的图案轨迹。控制器主要控制激光的方向、密度、移动速度以及激光束在材料表面的分布。激光器会根据所要进行的处理找到相应的表面。

相比于机械表面处理工艺，激光切割有很多优势，其中包括操作便捷、工件污染少、清晰的表面处理。

在CNC工艺中，激光切割和雕刻工艺包括成型、表面处理、切割、钻PCB孔以及切割电极。激光切割直接从CAD图纸导入电子数据，然后加工出复杂的平板形零件。使用激光技术，可轻松高精度和高准度。

凌华解决方案 ：PCI-8254/8258：DSP-Based 4/8轴高级运动控制卡

设备制造商面临的一个挑战是如何在同步定位、移动的情况下实现激光密度的控制。为了使统一的激光工艺更加顺畅，凌华科技PCI-8254/8258使用查表的方法来确保获取准确的激光密度和移动速度变化信息。另外，PCI-8254/8258还可提供PWM和模拟信号，通过单独改变PWM信号的频率或周期，可以达到精确控制激光密度的目的。

PCI-8254/8258还具备Point-Table功能，可以基于电子数据模拟执行特殊路径，从而控制板载I/O输出。另外，由于集成了DSP技术，PCI-8254/8258还具有速率规划、轨迹平滑以及自动点馈给功能，可以更加准确、平滑地执行2维激光表（X-Y表）的切割和雕刻。

客户受益

• 现成的激光切割和雕刻应用解决方案
• 使用基于DSP的闭环控制器而不是开环控制器，轻松升级设备性能
• 可以加工多种材料，如聚合物、多层塑料等
