PCIe-PoE4+(停产)




 4通道PCI Express® PoE图像采集卡

产品特点
  • 兼容PCI Express® x4
  • 支持4个独立的千兆以太网端口
  • 支持IEEE 1588多摄像头同步采集,点对点技术
  • 支持IEEE 802.3af以太网供电(PoE)
  • 支持巨型帧(9KB)
  • 支持链路聚合
  • 供电设备(PD)自动检测和分类

产品介绍:
PCIe-PoE4+是一款基于PCI Express® ×4、支持以太网供电(PoE)的图像采集卡,PoE4+支持4个独立千兆以太网端口,可连接多个千兆以太网视觉装置,数据传输速率最高达1000Mb/s(常见于千兆以太网工业相机)。 PoE4+不仅可以通过以太网供电将电源和信号整合在一根电缆中,并且可以根据IEEE-1588协议,支持多相机同步采集。从而简化了安装,降低的维护成本,并减少总体拥有成本。

Smart PoE:
PoE (Power over Ethernet) technology是指可通过单一Ethernet缆线传输信号与电源,传输距离可高达100米。PoE方案能简化系统安装,降低维护成本。PCIe-PoE4+提供可程序化Smart PoE应用程序,用户可借由软件远程控制摄影机的电源开关,以及提供PoE摄影机与系统之间的电源保护,提升客户使用的便利性,并且达到节能的效益。PCIe-PoE4+有PoE状态指示灯(Status LED),借由LED灯号显示,可方便用户监控PoE摄影机与图像采集卡的连接状态。

应用案例:

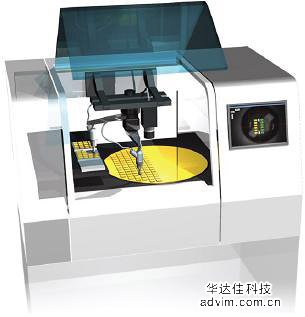

     区域扫描定位系统


LED的生产制造过程中会产生不同亮度的发光二极管,如经过LED分拣机的分类后,其LED die的价值会提升,因此LED制造商对于LED分拣机需求大幅增加。为了提升其竞争优势,LED分拣机机台厂商开始寻求更有竞争力的解决分案,LED分拣机若采用了Gigabit Ethernet解决方案,透过图像采集卡精准的定位与瑕疵检测,加上GigE摄相机的辅助,可大幅提升机台效率。PoE4+为一款基于PCI Express® x4、支持PoE (Power Over Ethernet)的图像采集卡,GIE64+支持四个独立的Gigabit Ethernet端口,数据传输速率高达1 Gb/s,可连接GigE Vision接口的摄影机。除了支持PoE (power over Ethernet),PoE4+进一步支持IEEE 1588精密时间同步协议,透过软件触发达到多组摄影机同步取像的功能。借由结合PoE与IEEE 1588精密时间同步协议的特点,可透过单一缆线整合电力、图像数据传输、以及同步触发信号,从而简化安装、降低后续的维护成本,并减少总拥有成本(TOC)。

软件支持: Windows® XP/7

订购指南:

PCIe-PoE4+ 4通道PCI Express® PoE图像采集卡
