产品特点:
- 支持Intel® Atom™ E3845/Celeron®J1900处理器
- 9~36 VDC宽输入范围直流电源输入
- 超紧凑：180mm x 33mm x 121.2mm
- 加固级架构，支持0°C 至 +60°C无风扇宽温操作范围
- 丰富的I/O接口：
- 4x Gigabit 网口
- 产品规格：
处理器
• Intel® AtomTM E3845, Quad Core, 2M Cache, 1.91GHz, 10W
• Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
• BGA 1170 封装技术
• 22nm 制程技术
内存
• 支持 4GB DDR3L ECC onboard 1333MHz (E3845)
支持 2GB DDR3L non-ECC onboard 1066MHz (J1900)
• 支持 单通道内存接口
显示
• Intel® HD Graphics
• 显示输出: 1 VGA 或 1 DVI-I（选配）
• DVI: 最高分辨率为 1920x1080 @ 60Hz
• VGA: 24-bit, 最高分辨率为 2560x1600 @ 60Hz
存储
• 1x 2.5" SATA 硬盘托架drive bay
- SATA 2.0 port with data transfer rate up to 3Gb/s
• 1 mSATA 模块通过1 个 Mini PCIe 插槽
• 支持板载 4GB, 8GB, 16GB 和 32GB eMMC （选配）
网口
• 4 Intel® I210 PCI Express Gigabit Ethernet controllers
• Integrated 10/100/1000 transceiver
• 符合 IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
串口
• 3 DB-9 接口
- 2 DB-9 接口支持 RS232/422/485 COM port
- 1 DB-9 接口支持 RS232/422/485 COM 或 8-bit DIO
扩充插槽
• 2 Mini PCIe
- 1 全长卡插槽支持通讯
: 支持 PCIe, USB 和 3G 信号支持 3G 或 GPRS 模块
- 1 全长卡支持存储
: 支持 mSATA 模块
• 1 SIM 卡插槽
• 1 microSD 插槽（选配）
DIO
• 1 8-bit DIO 通过 DB-9 接口

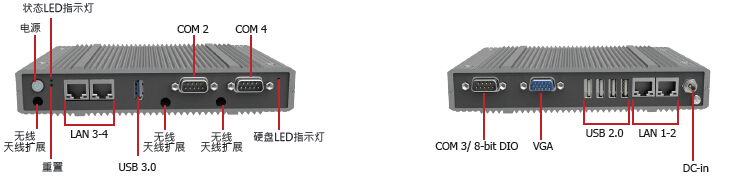

输入/ 输出接口
• 前面板
- 2 DB-9 串口
: 支持 RS232/422/485
- 1 USB 3.0 (Type A)
- 2 RJ45 网口
- 3 无线天线扩充口
- 1 状态 LED 指示灯
- 1 硬碟 LED 指示灯
- 1 重置开关
- 1 电源开关
• 后面板
- 1 DB-9 串口
: 支持 RS232/422/485
: 其中一个接口支持 8-bit DIO
- 1 VGA ; 或 1 DVI-I （选配）
- 4 USB 2.0 (Type A)
- 2 RJ45 网口
- 1 9~36V DC-in
电源
• 系统电源输入指标: 9~36V DC-in
环境标准
• 温度
- 工作温度 (E3845)
: -20oC~60oC (SSD/mSATA)
: 0oC~50oC (HDD)
- 工作温度 (J1900)
: 0oC~60oC (SSD/mSATA)
: 0oC~50oC (HDD)
- 存储温度: -20oC~85oC
• 运作中抗振动测试
- Operating: sine 5~500Hz, 1G
- Non-operating: sine 10~500Hz, 3G
• 运作中冲击测试
- Operating: 5G
- Non-operating: 10G
材质结构
• Aluminum + metal aluminum
整合结构
• Wall/VESA/DIN Rail固定支架
- 支架与螺丝（选配）

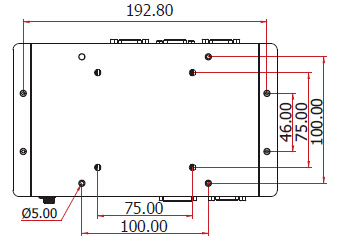

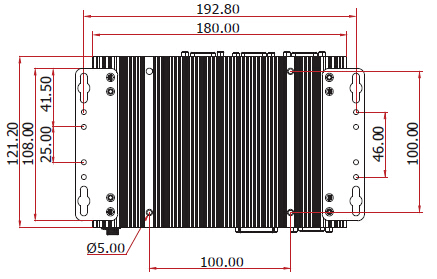

尺寸
• 180mm x 33mm x 121.2mm (W x H x D)
重量
• 800 g
OS
• Windows 7, WES 7, Windows 8.1, WES 8
• Ubuntu 14.04LTS
看门狗
• 1-255秒或分,255级,看门狗超时中断或复位
|
