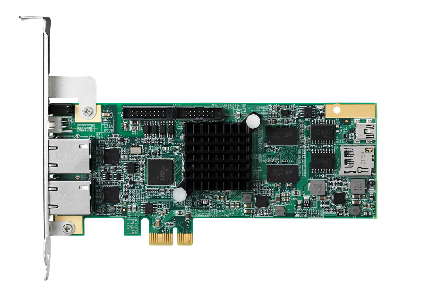

PCIe-8332






16轴PCIe EtherCAT主站卡

产品特点
    • 兼容 PCI Express® x 1
    • 通过 EtherCAT 可实现多达 16 轴的运动控制和 10,000 个 I/O 点控制
    • EtherCAT 控制周期可达 250μs
    • 兼容大多数 EtherCAT 从端
    • 专用的紧急停止输入
    • 4 通道隔离数字输入 / 4 通道隔离数字输出
    • 单通道手摇轮输入
    • 针对轨迹应用的点 - 表功能

重点介绍:
    PCIe-8332 是一款基于硬件的EtherCAT 运动控制卡,能够同时支持多达16个同步轴和超过10,000 个I/O 点。PCIe-8332具有专用的隔离紧急停止输入(EMG) 和可配置的隔离高速数字输入,不仅具有通用传感器输入,而且具有高达1MHz 输入频率的脉冲输入。 在250 μs 的最小周期内提供最佳的抖动控制,优化半导体、电子制造等自动化应用领域的同步I/O 性能。PCIe-8332提供了现成的即用型APS 函数库,用于生成多维的、高度同步的、精准时间的事件触发的运动和I/O 控制。凌华科技的APS 功能库可轻松兼容多种第三方的从端。凌华科技的MotionCreatorPro 2工具全面兼容Microsoft®Windows操作环境,支持完整的EtherCAT 运动和I/O 配置,以及功能评估和编译程序下载功能。

规格

EtherCAT 通信:

EtherCAT控制周期单通道@ 250μs / 500μs / 1000μs /2000μs

EtherCAT运动高达16轴

运动I/O 接口信号:

紧急停止输入 单通道

隔离I/O 信号:

数字输入4通道 (2通道可配置为脉冲输入)

脉冲输入模式CW/CCW; 1x/2x/4x AB相

脉冲输入频率高达1MHz

数字输入电压24Vdc (典型值) / 5Vdc,用于脉冲连接

数字输入类型源电流

数字输出4通道,隔离

数字输出电压24V (典型值)

数字输出类型90mA, NPN灌电流

通用规格:

工作温度0˚C至+60˚C

湿度5%至95%,非冷凝

环境规格:

安全规范CE/FCC, RoHS

软件支持

● 操作系统

Windows 7/10 32/64位

● 函数库

• 用于运动和I/O 控制的APS 函数库

• VS C#, VS VB.NET, and VS C++ compatible

● 软件工具

MotionCreatorPro 2™
