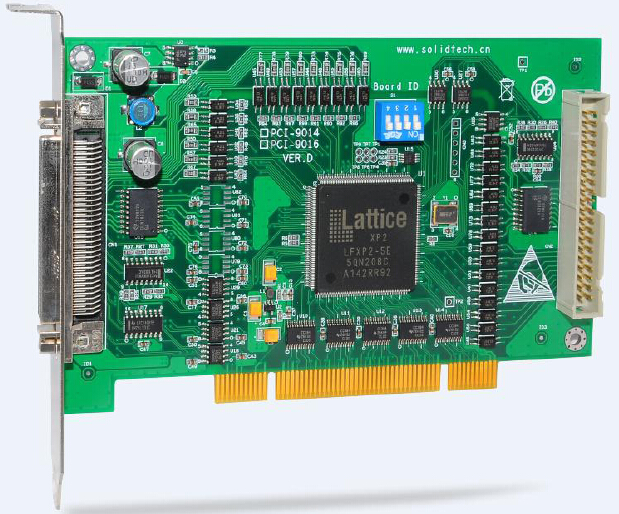

PCI-9014

 概 述:
        PCI-9014是一款高性价比的4轴点位运动控制卡;使用了FPGA芯片,支持点位运动、连续运动、回零等功能;支持多轴同步、板卡ID设置、非对称加减速等功能;
    可接受编码器信号,并提供位置比较功能,当位置比较有效时,能够输出比较信号,用于触发外部设备(比如相机),位置比较由FPGA硬件高速完成。



规格:

  • 32位PCI总线,兼容3.3V、5V
  • 4轴步进电机或伺服电机控制
  • 支持OUT/DIR,CW/CCW等脉冲输出格式,脉冲输出频率高达1 MHz
  • 每轴有两个28位计数器,分别对命令脉冲输出、编码器脉冲输入进行计数
  • 支持T型和S型速度曲线
  • 可编程加速和减速时间
  • 每轴有独立的正向限位、负向限位、原点等专用I/O 接口
  • 支持卡号设置
  • 16路隔离DO
  • 16路隔离DI
  • 所有的输入、输出隔离达到2500VRMS

参数:

  •  电    源:
    PCI 输入: +5V  DC ±5%, 500mA max
    外部输入: +24V DC ±5%, 500mA max.
    外部输出: +5V  DC ±5%, 500mA, max.
  •  工作温度 : 0° C ~ 50° C
  •  存储温度 : -20° C ~ 80° C
  •  湿    度 : 5 ~ 85%, 无凝结
  •  尺    寸 : 175mm(L) X106mm(H)
  •  连 接 器 : 68-pin SCSI-type /DB37

软件支持:

  •    支持Windows 2000、Windows XP、Vista、 Win 7、 Win 8等操作系统,支持32位、64位系统
  •    提供动态链接库(DLL)供用户进行二次开发
  •    提供MotionPanel调试程序,可在开发阶段来调试运动控制系统
  •    支持VC++, VB6, VB.NET, C#, F#, Labview, Delphi, C++ builder等开发工具,并提供例子代码

订购指南:

PCI-9014 4轴步机/伺服电机运动控制卡
 DIN-68/D 68pin端子板,带DIN模块便于安装在DIN导轨上
 DIN-68/L 68pin端子板,直角连接器
 LN-68 /1M 68pin SCSI-II电缆/1米
 LN-68 /2M 68pin SCSI-II电缆/2米
 LN-68 /3M 68pin SCSI-II电缆/3米
 LN-40T37 40pin转DB37排线
