高性价比的4轴步进&伺服运动控制卡
产品特性:
- 32位33MHZ PCI总线,符合PCI总线2.2规范
- 脉冲输出频率最高可达6.55MHZ
- T型与S型速度曲线
- 2至4轴线性插补, 2轴圆弧插补和连续插补
- 实时在线改变速度和13种归零运动模式
- 背隙补偿与滑移修正
- 轨迹及S-曲线(正弦曲线)加减速模式
- 32个延伸泛用输入及输出通道和8个高速混合式(composite)输入/输出通道
- 手动脉冲输入接口
- 高速位置比较触发和高速位置锁存
- 28位加/减计数器,用于增量编码器
- 多轴可同步启/停
- 可编程中断源,硬件背隙补偿
- 软件限位功能
- 硬件急停输入,手摇轮脉冲输入接口
- 用户程序保密功能
- 所有数字量输入输出提供2500Vrms隔离
- 提供MotionCreatorPro软件
产品介绍:

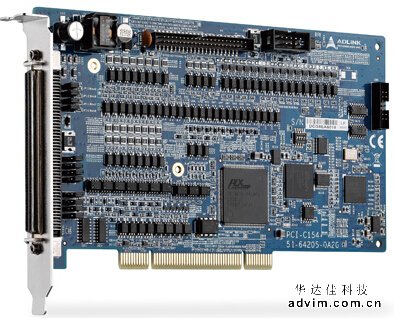

C154+是一款具备40个GPIO通道的四轴伺服/步进运动控制卡,可以提供高速及高驱动电流能力的I/O,应用领域相当广泛,包括自动光学检测应用、分检机与分类机等。与其他同等级的4轴伺服/步进运动控制卡相比,PCI-C154+配备了大量的I/O、以及高端运动控制卡才有的功能和极具竞争力的价格,是目前市面上最具性价比优势的运动控制卡之一。
升级的运动控制功能,适合各种应用
PCI-C154+脉冲式运动控制卡提供了丰富的运动控制功能,包括直线/圆弧插补、T/S型速度曲线、位置/速度重设功能与归零运动等等。PCI-C154+配备有40个输出/入通道,包括32个具有高驱动电流能力的GPIO与8个混合式 I/O, 用户无需再购买单独的DI/O卡,从而节约成本。另外,借助FPGA技术,8个高速GPIO通道能提供高达1MHz高速位置比较触发、1MHz位置采集,适合业界各类型的应用。
丰富的函数库,减少程序开发时间
软件的部分,PCI-C154+除了支持传统函数库外,同时也增加提供APS函数库,帮助用户减少程序开发的时间且能轻易地整合其他运动控制产品。用户欲更换不同的ADLINK运动控制产品时,通过APS无需重新开发软件,可大幅提升效率。此外,内附的MotionCreatorPro具备人性化的用户接口,提供了简单且强大的设定、测试以及纠错功能。
PCI-C154+支持Microsoft® Windows® XP、Microsoft® Windows® 7 和Microsoft® Windows® 8.1 (32-bit/64-bit)操作系统。
典型应用:
- 半导体前、后段设备
- TFT/LCD制造设备
- 电子组装及测试设备
- 点胶机、切割机、雕刻机
|
